Java EE (Java Platform, Enterprise Edition) ist eine durch Schnittstellen definierte Architektur für Unternehmensanwendungen, bestehend aus verschiedenen Komponenten.

Java-EE-Anwendungen werden auf Java EE Application Servern betrieben. Bekannte Java EE Application Server sind zum Beispiel: GlassFish, JBoss, Oracle WebLogic, IBM WebSphere und Apache Geronimo.

Falls Sie nicht Oracle WebLogic 12.1.2, sondern eine ältere WebLogic-Version einsetzen, finden Sie geeignete Hinweise eher unter Oracle WebLogic 12.1.1 und Oracle WebLogic 10.3.5.

Die von WebLogic 12.1.2 unterstützten Standards und die Unterschiede zu Vorgängerversionen finden Sie unter What's New in Oracle WebLogic Server und Changed or New Features in WebLogic 12.1.2.



Inhalt

  1. Basisinstallation des Oracle WebLogic Server 12.1.2 unter Windows
  2. Silent-Konfiguration der Domain und DataSource mit WLST
  3. WebLogic-Startoptionen
  4. Installation als automatisch startender Windows-Service
  5. Interaktive Einrichtung einer DataSource zu einer MySQL-Datenbank
  6. SQLAuthenticator per WLST im WebLogic konfigurieren
  7. WLST, configToScript, Templates, Pack/Unpack
  8. JNDI-Einträge anzeigen
  9. EJB erstellen und deployen
  10. Webanwendung mit Servlet, JSP, JavaBean, EJB-Zugriff und DB-Zugriff
  11. Kompatibilitätsprobleme
  12. Monitoring-Tools für WebLogic
  13. Profiling mit YourKit 7.5.6 auf WebLogic
  14. Links auf weiterführende Informationen


Basisinstallation des Oracle WebLogic Server 12.1.2 unter Windows

Voraussetzung und Download

  1. Voraussetzung ist ein installiertes Java SE 7 JDK. Setzen Sie die Umgebungsvariable JAVA_HOME auf das JDK-Installationsverzeichnis, z.B. C:\Program Files\Java\jdk1.7 (über: Windows-Taste + Pause-Taste | Erweiterte Systemeinstellungen | Reiter Erweitert | Umgebungsvariablen... | Benutzervariablen).
  2. Downloaden Sie die .jar-Datei wls_121200.jar zum "Generic WebLogic Server" von http://www.oracle.com/technetwork/middleware/weblogic/downloads.
  3. Überprüfen Sie, dass es das gewünschte Zielverzeichnis (z.B. C:\WebLogic) noch nicht gibt.
  4. Falls Sie eine vorherige WebLogic-Version löschen wollen: Löschen Sie nicht sofort das WebLogic-Verzeichnis, sondern führen Sie vorher eine "Deinstallation" aus, je nach WebLogic-Version z.B. unter: Start | Alle Programme | Oracle | OracleHome | Uninstall.

Interaktive Installation per GUI-Dialog

  1. Öffnen Sie ein Kommandozeilenfenster mit Admin-Rechten:
    Start | Alle Programme | Zubehör | mit rechter Maustaste auf "Eingabeaufforderung" | Klick auf "Als Administrator ausführen".
  2. Starten Sie die Installation per GUI-Dialog über das Kommando:

    "%JAVA_HOME%\bin\java" -jar wls_121200.jar

  3. Erläuterungen zu den Dialogen finden Sie unter: Installation Screens.
  4. Während der Installation können Sie in dem Dialog "Installation abgeschlossen" unter "Nächste Schritte" und "WebLogic-Konfigurationsassistent starten" entweder auch die WebLogic-Konfiguration (z.B. der Domain und Datasource) per GUI-Dialog durchführen, oder alternativ diese Option abwählen und stattdessen die Konfiguration per WLST durchführen, wie weiter unten beschrieben ist.

Silent-Installation ohne GUI-Dialog

  1. Sehen Sie sich die Hinweise an unter: Using the Oracle Universal Installer in Silent Mode.
  2. Erstellen Sie ein Installationsverzeichnis, dessen Name und dessen Pfad kein Sonderzeichen, kein Leerzeichen und auch kein Minuszeichen enthält, und dessen Namensbestandteile nicht mit einem Unterstrich beginnen, z.B.: C:\WebLogic1212_Install.
  3. Kopieren Sie in dieses Verzeichnis die downgeloadete Installationsdatei wls_121200.jar zum "Generic WebLogic Server".
  4. Erstellen Sie in diesem Verzeichnis eine "Antwortdatei" ("Response File") mit einem Namen, der kein Sonderzeichen, kein Leerzeichen und auch kein Minuszeichen enthält, und nicht mit einem Unterstrich beginnt, z.B. mit dem Namen WebLogic1212_install_silent_ResponseFile.txt. Für eine einfache WebLogic-Entwicklerversion genügt folgender Inhalt:
    [ENGINE]
    Response File Version=1.0.0.0.0
    [GENERIC]
    ORACLE_HOME=C:\WebLogic
    INSTALL_TYPE=WebLogic Server
    MYORACLESUPPORT_USERNAME=
    MYORACLESUPPORT_PASSWORD=
    DECLINE_SECURITY_UPDATES=true
    SECURITY_UPDATES_VIA_MYORACLESUPPORT=false
    PROXY_HOST=
    PROXY_PORT=
    PROXY_USER=
    PROXY_PWD=
    COLLECTOR_SUPPORTHUB_URL=

    Passen Sie in dieser Datei das gewünschte Installationsverzeichnis an (z.B. C:\WebLogic).
    Falls Sie eine aufwändigere Antwortdatei benötigen: Am einfachsten erstellen Sie diese, indem Sie einmalig eine "interaktive Installation per GUI-Dialog" durchführen und während der Installation im Installationszusammenfassungs-Dialog den Button "Antwortdatei speichern" betätigen.
    Unter "Editing Response File Parameters" finden Sie Erläuterungen zu den Parametern und unter "Sample Response Files for Silent Installation" weitere Beispiele.
  5. Erstellen Sie im selben Verzeichnis eine Batchdatei z.B. mit dem Namen WebLogic1212_install_silent.bat und folgendem Inhalt:
    "%JAVA_HOME%\bin\java" -jar wls_121200.jar -silent -responseFile "%CD%\WebLogic1212_Install_silent_ResponseFile.txt"

  6. Ihr Installationsverzeichnis enthält jetzt folgende drei Dateien:

    [C:\WebLogic1212_Install]
     |- WebLogic1212_install_silent.bat
     |- WebLogic1212_install_silent_ResponseFile.txt
     '- wls_121200.jar

  7. Öffnen Sie ein Kommandozeilenfenster mit Admin-Rechten:
    Start | Alle Programme | Zubehör | mit rechter Maustaste auf "Eingabeaufforderung" | Klick auf "Als Administrator ausführen".
  8. Verzweigen Sie in das Installationsverzeichnis und starten Sie die Batchdatei:

    cd /D C:\WebLogic1212_Install

    WebLogic1212_install_silent.bat

  9. Zuletzt muss gemeldet werden: installation von WebLogic Server 12.1.2.0.0 erfolgreich abgeschlossen.
  10. Kontrollieren Sie die Logdateien im Oracle-Inventory-Verzeichnis, z.B. C:\Program Files\Oracle\Inventory\logs.
  11. Falls Sie die Fehlermeldung "Fehler beim Lesen der Antwortdatei. Installation wird abgebrochen. Oracle Universal Installer nicht erfolgreich." erhalten, dann überprüfen Sie noch mal genau den Pfad und den Dateinamen der Antwortdatei und entfernen Sie fragwürdige Zeichen darin.

  12. Bitte beachten Sie, dass dies nur die Basisinstallation ist. Zumindest eine Domain und DataSource müssen noch konfiguriert werden, beispielsweise wie im Folgenden beschrieben.


Silent-Konfiguration der Domain und DataSource mit WLST

Sie können WebLogic-Konfigurationen wahlweise interaktiv per GUI-Dialog oder automatisierbar mit Skripten durchführen. Falls Sie bestimmte WebLogic-Konfigurationsvorgänge mehrfach durchführen müssen, lohnt sich der Einsatz von WLST ("WebLogic Scripting Tool").

Im Folgenden wird ein WLST-Jython-Skript vorgestellt, welches die Konfigurationsschritte für eine WebLogic-Domain und eine DataSource automatisiert.

  1. Es wird eine installierte MySQL-Datenbank voraussetzt (z.B. wie hier beschrieben). Falls Sie eine andere Datenbank verwenden, müssen Sie die Einträge anpassen.
  2. Legen Sie in diesem Verzeichnis folgende drei Dateien an (passen Sie Pfade, Namen und andere Einträge an) (einige Elemente werden erst im Folgekapitel benötigt):

    WebLogic12-DomainDbAuthUser.properties

    _WL_BASIS_DIR=      C:/WebLogic
    _WL_HOME=           C:/WebLogic/wlserver
    _WL_START_TEMPL=    C:/WebLogic/wlserver/common/templates/wls/wls.jar
    _WL_ADMIN_USER=     weblogic
    _WL_ADMIN_PASSWORD= weblogic0
    _WL_DOMAIN_NAME=    MeineDomain
    _DB_DS_NAME=        MeinMySqlDataSourceName
    _DB_DS_JNDI=        jdbc/MeinDatasourceJndiName
    _DB_DRV=            com.mysql.jdbc.Driver
    _DB_URL=            jdbc:mysql://localhost:3306/MeineDb
    _DB_USR=            root
    _DB_PWD=            mysqlpwd
    _DB_SQL=            SQL SELECT 1
    _DB_GLOB_TX_PROT=   None
    _USER1_NAME=        MeinName1
    _USER1_PWD=         MeinPasswort1
    _USER1_GROUP=       Managers
    _USER2_NAME=        MeinName2
    _USER2_PWD=         MeinPasswort2
    _USER2_GROUP=       Managers


    WLST12-Domain-DataSource.py

    #=====================================================================================
    # WLST-Skript zur Konfiguration einer Domain und DataSource im WebLogic.
    # Parameter werden in Properties-Datei gesetzt:
    #   WebLogic12-DomainDbAuthUser.properties
    # Aufruf:
    #   call \WebLogic\wlserver\server\bin\setWLSEnv.cmd
    #   "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-Domain-DataSource.py
    #=====================================================================================

    def _createDatasource( _db_ds_name, _db_ds_jndi, _db_drv, _db_url, _db_usr, _db_pwd, _db_sql, _db_glob_tx_prot ):
      _datasource_cd_cmo = "/JDBCSystemResource/" + _db_ds_name + "/JdbcResource/" + _db_ds_name
      cd( "/" )
      create( _db_ds_name, "JDBCSystemResource" )
      cd( _datasource_cd_cmo )
      create( "myJdbcDriverParams", "JDBCDriverParams" )
      cd( "JDBCDriverParams/NO_NAME_0" )
      set( "DriverName", _db_drv )
      set( "URL", _db_url )
      set( "PasswordEncrypted", _db_pwd )
      create( "myProps", "Properties" )
      cd( "Properties/NO_NAME_0" )
      create( "user", "Property" )
      cd( "Property/user" )
      cmo.setValue( _db_usr )
      cd( _datasource_cd_cmo )
      create( "myJdbcDataSourceParams", "JDBCDataSourceParams" )
      cd( "JDBCDataSourceParams/NO_NAME_0" )
      set( "JNDIName", java.lang.String( _db_ds_jndi ) )
      set( "GlobalTransactionsProtocol", _db_glob_tx_prot )
      cd( _datasource_cd_cmo )
      create( "myJdbcConnectionPoolParams", "JDBCConnectionPoolParams" )
      cd( "JDBCConnectionPoolParams/NO_NAME_0" )
      set( "TestTableName", _db_sql )
      set( "LoginDelaySeconds", 1 )
      cd( "/" )
      assign( "JDBCSystemResource", _db_ds_name, "Target", "AdminServer" )
      print "---- Datasource '" + _db_ds_name + "' mit JNDI-Namen '" + _db_ds_jndi + "' erstellt."

    loadProperties( "WebLogic12-DomainDbAuthUser.properties" )
    readTemplate( _WL_START_TEMPL )

    cd( "Servers/AdminServer" )
    set( "ListenAddress", "" )
    set( "ListenPort", 7001 )
    create( "AdminServer", "SSL" )
    cd( "SSL/AdminServer" )
    set( "Enabled", "True" )
    set( "ListenPort", 7002 )
    cd( "/" )
    cd( "Security/base_domain/User/" + _WL_ADMIN_USER )
    cmo.setPassword( _WL_ADMIN_PASSWORD )
    print "---- AdminServer mit Port 7001, SSL-Port 7002 und Admin-User '" + _WL_ADMIN_USER + "' angelegt."

    _createDatasource( _DB_DS_NAME, _DB_DS_JNDI, _DB_DRV, _DB_URL, _DB_USR, _DB_PWD, _DB_SQL, _DB_GLOB_TX_PROT )

    cd( "/" )
    setOption( "OverwriteDomain", "true" )
    _domain_dir = _WL_BASIS_DIR + "/user_projects/domains/" + _WL_DOMAIN_NAME
    writeDomain( _domain_dir )
    print "---- Fertig: Domain '" + _WL_DOMAIN_NAME + "' im Verzeichnis '" + _domain_dir + "' angelegt."

    closeTemplate()
    exit()


    WLST12-Domain-DataSource.bat

    @setlocal
    call C:\WebLogic\wlserver\server\bin\setWLSEnv.cmd
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-Domain-DataSource.py
    @endlocal

  3. Falls Sie die "Silent-Installation ohne GUI-Dialog" gewählt haben, enthält Ihr Verzeichnis C:\WebLogic1212_Install jetzt folgende sechs Dateien:

    [C:\WebLogic1212_Install]
     |- WebLogic12-DomainDbAuthUser.properties
     |- WebLogic1212_install_silent.bat
     |- WebLogic1212_install_silent_ResponseFile.txt
     |- wls_121200.jar
     |- WLST12-Domain-DataSource.bat
     '- WLST12-Domain-DataSource.py

  4. Öffnen Sie ein Kommandozeilenfenster mit Admin-Rechten:
    Start | Alle Programme | Zubehör | mit rechter Maustaste auf "Eingabeaufforderung" | Klick auf "Als Administrator ausführen".
  5. Führen Sie in dem Kommandozeilenfenster mit Admin-Rechten die Batchdatei aus:

    cd /D C:\WebLogic1212_Install

    WLST12-Domain-DataSource.bat

  6. Sie erhalten:
    ---- AdminServer mit Port 7001, SSL-Port 7002 und Admin-User 'weblogic' angelegt.
    ---- Datasource 'MeinMySqlDataSourceName' mit JNDI-Namen 'jdbc/MeinDatasourceJndiName' erstellt.
    ---- Fertig: Domain 'MeineDomain' im Verzeichnis 'C:/WebLogic/user_projects/domains/MeineDomain' angelegt.

  7. Sehen Sie sich das neu entstandene Verzeichnis C:\WebLogic\user_projects\domains\MeineDomain und darunter insbesondere die Konfigurationsdateien config\config.xml und config\jdbc\MeinMySqlDataSourceName-5723-jdbc.xml an.

  8. Starten und stoppen Sie WebLogic über folgende Kommandozeilenbefehle:

    C:\WebLogic\user_projects\domains\MeineDomain\bin\startWebLogic.cmd

    C:\WebLogic\user_projects\domains\MeineDomain\bin\stopWebLogic.cmd

  9. Kontrollieren Sie beim Serverstart die Meldungen, insbesondere:
    JAVA Memory arguments ...
    CLASSPATH ...
    PATH ...
    java version ...
    Starting WLS with line ...
    Version: WebLogic Server ...

  10. Die WebLogic-Administrationskonsole erreichen Sie über (Username/Password wie oben vergeben):

    http://localhost:7001/console

  11. Sehen Sie sich die WebLogic-Doku an:

    http://docs.oracle.com/middleware/1212/wls

  12. Falls Sie eine (z.B. per WebLogic-Console erstellte) lauffähige WebLogic-Konfiguration haben, brauchen Sie das dieser Konfiguration entsprechende WLST-Skript nicht von Hand zu erstellen, sondern können es per configToScript()-WLST-Kommando generieren lassen.

  13. Sehen Sie sich zu WLST die Beispiele im Verzeichnis C:\WebLogic\wlserver\common\templates\scripts\wlst und die Doku unter http://docs.oracle.com/middleware/1212/wls/WLSTG, http://docs.oracle.com/cd/E13222_01/wls/docs103/config_scripting/reference.html, http://docs.oracle.com/cd/E12839_01/apirefs.1111/e13945/, http://docs.oracle.com/cd/E12840_01/wls/docs103/pdf/config_scripting.pdf, http://weblogic.sys-con.com/node/48932 und http://wiki.python.org/jython/UserGuide an.



WebLogic-Startoptionen

  1. Für große Java-EE-Anwendungen sollten Sie mehr Arbeitsspeicher zur Verfügung stellen. Um mit 256 MByte zu starten und maximal 1024 MByte zu erlauben, fügen Sie dem Java-Startkommando in startWebLogic.cmd die Parameter "-Xms256m -Xmx1024m" hinzu. Oder Sie rufen startWebLogic.cmd über eine vorgeschaltete Batchdatei mit folgendem Inhalt auf:

    set JAVA_OPTIONS=%JAVA_OPTIONS% -Xms256m -Xmx1024m

    startWeblogic.cmd

  2. Für Remote-Debugging (z.B. mit Eclipse) rufen Sie startWebLogic.cmd über eine vorgeschaltete Batchdatei mit folgendem Inhalt auf:

    set JAVA_OPTIONS=%JAVA_OPTIONS% -Xdebug -Xrunjdwp:transport=dt_socket,address=8001,server=y,suspend=n

    startWeblogic.cmd

  3. Tracing für JDBC/JTA/JTS schalten Sie ein, indem Sie dem Startkommando folgende Kommandozeilenoption hinzufügen:

    -Dweblogic.Debug=weblogic.JDBCConn,weblogic.JDBCSQL,weblogic.JTA2PC,weblogic.JTAXA,weblogic.JTAJDBC

  4. Falls Sie auf JMX basierende Monitoring-Tools verwenden wollen, muss das Startkommando um den "-Djavax.management.builder.initial=weblogic.management.jmx.mbeanserver.WLSMBeanServerBuilder"- und zusätzlich entweder um den "-Dcom.sun.management.jmxremote"-Parameter (falls Sun-JDK) oder um den "-Xmanagement"-Parameter (falls JRockit) erweitert werden (siehe hierzu Startparameter).

  5. Beachten Sie, dass die Batchdatei startWebLogic.cmd nicht aufgerufen wird, wenn Sie WebLogic als Windows-Dienst starten.



Installation als automatisch startender Windows-Service

  1. Sehen Sie sich hierzu die Beschreibung an unter: http://docs.oracle.com/middleware/1212/wls/START/winservice.htm.

  2. Passen Sie je nach WebLogic-Version in der Datei C:\WebLogic\wlserver\common\bin\commEnv.cmd oder C:\WebLogic\oracle_common\common\bin\commEnv.cmd an mehreren Stellen Zeilen ähnlich zu
    set MEM_ARGS=-Xms128m -Xmx256m
    an Ihre Bedürfnisse an, setzen Sie beispielsweise:
    set MEM_ARGS=-Xms500m -Xmx1500m

    In derselben Datei können Sie bei Bedarf auch den zugewiesenen Wert in "-XX:MaxPermSize=128m" erhöhen.

  3. Erstellen Sie eine Batchdatei "installWebLogicAsWinService.bat" ähnlich zu (den CLASSPATH-Eintrag benötigen Sie nur, falls Sie zusätzliche Libs einbinden wollen, beispielsweise JDBC-Treiber):

    echo off
    SETLOCAL
    set CLASSPATH=C:\WebLogic\user_projects\domains\MeineDomain\config\jdbc\MeinJdbcTreiber.jar
    set _WL_BASIS_DIR=C:\WebLogic
    set _WL_SERVER_DIR=%_WL_BASIS_DIR%\wlserver
    set SERVER_NAME=AdminServer
    set DOMAIN_NAME=MeineDomain
    set USERDOMAIN_HOME=%_WL_BASIS_DIR%\user_projects\domains\%DOMAIN_NAME%
    set PRODUCTION_MODE=false
    set WLS_USER=weblogic
    set WLS_PW=weblogic0
    set JAVA_OPTIONS=-Dweblogic.Stdout="%_WL_BASIS_DIR%\user_projects\domains\%DOMAIN_NAME%\logs\stdout.log" -Dweblogic.Stderr="%_WL_BASIS_DIR%\user_projects\domains\%DOMAIN_NAME%\logs\stderr.log"
    call "%_WL_SERVER_DIR%\server\bin\installSvc.cmd"
    @echo.
    @echo Es muss die Meldung "wlsvc %DOMAIN_NAME%_%SERVER_NAME% installed" erscheinen
    @ENDLOCAL


    Passen Sie die Einträge an Ihre Installation an und beachten Sie die Erläuterungen.

  4. Am besten legen Sie auch gleich eine Batchdatei "deinstallWebLogicAsWinService.bat" zum Löschen des Windows-Dienstes an:

    echo off
    SETLOCAL
    set DOMAIN_NAME=MeineDomain
    set SERVER_NAME=AdminServer
    set _WL_BASIS_DIR=C:\WebLogic
    set _WL_SERVER_DIR=%_WL_BASIS_DIR%\wlserver
    call "%_WL_SERVER_DIR%\server\bin\uninstallSvc.cmd"
    @echo.
    @echo Es muss die Meldung "wlsvc %DOMAIN_NAME%_%SERVER_NAME% removed" erscheinen
    @ENDLOCAL

  5. Führen Sie die Batchdatei "installWebLogicAsWinService.bat" mit Admin-Rechten aus (rechte Maustaste, "Als Administrator ausführen").

  6. Der dabei installierte Windows-Service erhält den Namen "wlsvc %DOMAIN_NAME%_%SERVER_NAME%", also z.B. "wlsvc MeineDomain_AdminServer".

  7. Falls die Datenbank auf demselben PC läuft, muss der WebLogic verzögert gestartet werden, damit die Datenbank fertig hochgefahren ist:
    "Start | Systemsteuerung | [System und Sicherheit] | Verwaltung | Dienste"
    "wlsvc MeineDomain_AdminServer"
    Starttyp: "Automatisch (Verzögerter Start)"

  8. Nach dem nächsten PC-Neustart wird der WebLogic als Dienst gestartet. Sie können ihn auch ohne PC-Neustart starten, indem Sie betätigen:
    "Start | Systemsteuerung | [System und Sicherheit] | Verwaltung | Dienste"
    "wlsvc MeineDomain_AdminServer"
    "Starten",
    oder alternativ indem Sie ein Kommandozeilenfenster mit Admin-Rechten öffenen und ausführen:

    net start "wlsvc MeineDomain_AdminServer"

  9. Überprüfen Sie wichtige WebLogic-Konfigurationsparameter wie beispielsweise die "Maximale Heap-Größe" in der WebLogic-Console unter "MeineDomain | Umgebung | Server | AdminServer | Überwachung | Performance".

  10. Sehen Sie sich unbedingt die Vorgabewerte für die WebLogic-Konfigurationsparameter in der Windows-Registry an, mit regedit unter:
    "HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\wlsvc MeineDomain_AdminServer\Parameters".
    Achten Sie besonders auf die korrekte Konfiguration der Xmx- und MaxPermSize-Werte und des CLASSPATH.

  11. Falls sich der WebLogic nicht per Windows-Service starten lässt, sehen Sie sich die "Windows-Ereignisanzeige" (unter Start | Systemsteuerung | [System und Sicherheit] | Verwaltung | Computerverwaltung | System | Ereignisanzeige) an.



Interaktive Einrichtung einer DataSource zu einer MySQL-Datenbank

  1. Falls Sie eine DataSource nicht wie oben beschrieben per WLST konfigurieren wollen, können Sie es wie im Folgenden beschrieben interaktiv machen.

  2. Falls Sie noch keine MySQL-Datenbank installiert haben: Installieren Sie MySQL zum Beispiel wie beschrieben unter: mysql.htm#InstallationUnterWindows. Die folgende Beschreibung geht davon aus, dass Sie als 'Database-Name' "MeineDb" wählen ("CREATE DATABASE MeineDb;") (Sie können auch stattdessen unten einen anderen 'Database Name' und eine andere 'URL' eintragen).
  3. Für einige Datenbanken, und so auch für MySQL, ist der benötigte JDBC-Treiber bereits im WebLogic-Installationspaket enthalten. In diesem Fall brauchen Sie ihn nicht gesondert zu installieren.

  4. Falls Sie einen anderen nicht im WebLogic-Installationspaket enthaltenen JDBC-Treiber einbinden wollen (z.B. jt400.jar für AS/400): Es genügt oft nicht, diesen JDBC-Treiber einfach in das Domain-lib-Verzeichnis (z.B. C:\WebLogic\user_projects\domains\MeineDomain\lib) zu kopieren. Stattdessen müssen Sie ihn in ein anderes Verzeichnis kopieren (z.B. <MeineDomain>\config\jdbc) und den Pfad zum WebLogic-CLASSPATH hinzufügen, zum Beispiel indem Sie unter Windows in der startWebLogic.cmd als erste Zeile einfügen:

    set CLASSPATH=config\jdbc\jt400.jar

  5. Starten Sie bei laufendem WebLogic die WebLogic-Administrationskonsole über:
    http://localhost:7001/console

  6. Je nach WebLogic-Version (und Einstellung) müssen Sie eventuell in der linken Spalte oben links unter 'Change Center' auf 'Lock & Edit' klicken.

  7. Klicken Sie in der linken Spalte unter 'Domain Structure' ('Domainstruktur') auf das '[+]' vor 'Services', das '[+]' vor 'JDBC' und auf 'Data Sources' ('Datenquellen').

  8. Klicken Sie in der Mitte unter 'Data Sources' auf 'New' ('Neu') und geben Sie ein:

    Name: MeinMySqlDataSourceName
    JNDI Name: jdbc/MeinDatasourceJndiName
    Database Type: MySQL
    Database Driver: com.mysql.jdbc.Driver
    'Next'
    'Next'
    Database Name: MeineDb   [anpassen!]
    Host Name: localhost   [anpassen!]
    Port: 3306
    Database User Name: root
    Password: mysqlpwd
    Confirm Password: mysqlpwd
    'Next'
    URL überprüfen: jdbc:mysql://localhost:3306/MeineDb
    'Test Configuration'
    'Next'
    Unter 'Servers': Checkbox vor dem gewünschten Server aktivieren.
    'Finish'
  9. Je nach WebLogic-Version (und Einstellung) müssen Sie eventuell in der linken Spalte auf 'Activate Changes' klicken.

  10. Sehen Sie sich die konfigurierten Einstellungen an in: 'C:\WebLogic\user_projects\domains\MeineDomain\config\jdbc\MeinMySqlDataSourceName-5723-jdbc.xml'.



SQLAuthenticator per WLST im WebLogic konfigurieren

WebLogic speichert Benutzer- und Gruppen-Informationen zur Authentifizierung normalerweise über den "DefaultAuthenticator" in einem internen dateibasierten "Embedded LDAP Server".

Falls auch andere Programme (z.B. eingene Java-Anwendungen) auf die Benutzer- und Gruppen-Informationen zugreifen sollen, kann es günstiger sein, diese stattdessen in der Datenbank vorzuhalten. Dies bietet der "SQLAuthenticator"

Voraussetzung: Angelegte DB-Tabellen 'USERS', 'GROUPS' und 'GROUPMEMBERS'

Für den WebLogic-SQLAuthenticator müssen folgendermaßen Tabellen in der Datenbank angelegt werden (vorausgesetzt, Sie verwenden die Default-Tabellen- und -Spaltennamen):

CREATE TABLE USERS  ( U_NAME VARCHAR(200) NOT NULL, U_PASSWORD VARCHAR(50) NOT NULL, U_DESCRIPTION VARCHAR(1000) );
CREATE TABLE GROUPS ( G_NAME VARCHAR(200) NOT NULL, G_DESCRIPTION VARCHAR(1000) NULL );
CREATE TABLE GROUPMEMBERS ( G_NAME VARCHAR(200) NOT NULL, G_MEMBER VARCHAR(200) NOT NULL );
ALTER TABLE USERS  ADD CONSTRAINT PK_USERS  PRIMARY KEY ( U_NAME );
ALTER TABLE GROUPS ADD CONSTRAINT PK_GROUPS PRIMARY KEY ( G_NAME );
ALTER TABLE GROUPMEMBERS ADD CONSTRAINT PK_GROUPMEMS PRIMARY KEY ( G_NAME, G_MEMBER );
ALTER TABLE GROUPMEMBERS ADD CONSTRAINT FK1_GROUPMEMBERS FOREIGN KEY ( G_NAME ) REFERENCES GROUPS ( G_NAME ) ON DELETE CASCADE;

Manuelle Konfiguration eines SQLAuthenticators im WebLogic

  1. WebLogic-Konsole starten: http://localhost:7001/console (weblogic/weblogic0).
  2. Links im Fenster "Domainstruktur" auf "Sicherheits-Realms" klicken.
  3. Rechts in der "Realms"-Tabelle auf "myrealm" klicken.
  4. Im Fenster "Einstellungen für myrealm" oben auf den Tabulatorreiter "Provider" klicken.
  5. In der Tabelle "Authentifizierungsprovider" auf "DefaultAuthenticator" klicken.
  6. Im Fenster "Einstellungen für DefaultAuthenticator" das "Steuerungskennzeichen:" auf "SUFFICIENT" setzen. Speichern.
  7. Links im Fenster "Domainstruktur" wieder auf "Sicherheits-Realms" klicken.
  8. Rechts in der "Realms"-Tabelle auf "myrealm" klicken.
  9. Im Fenster "Einstellungen für myrealm" oben auf den Tabulatorreiter "Provider" klicken.
  10. In der Tabelle "Authentifizierungsprovider" auf den Button "Neu" klicken.
  11. In dem Fenster "Neuen Authentifizierungsprovider erstellen" bei "Name" "MeinSQLAuthenticator" und bei "Typ" "SQLAuthenticator" einstellen. OK.
  12. In der Tabelle "Authentifizierungsprovider" auf "SQLAuthenticator" klicken.
  13. Im Fenster "Einstellungen für SQLAuthenticator" oben auf den Tabulatorreiter "Providerspezifisch" klicken und bei "Datenquellname:" eingeben: "MeinMySqlDataSourceName". "Nur-Text-Kennwörter aktiviert" können Sie in Entwicklungssystemen aktivieren, in Produktion sollte es immer deaktiviert sein. Speichern.
  14. WebLogic beenden und neu starten.
  15. Folgendermaßen können Sie Users und Groups manuell anlegen (falls "Nur-Text-Kennwörter aktiviert" ausgeschaltet ist ("PlaintextPasswordsEnabled=false"), müssen Sie das Passwörter verschlüsselt einsetzen):

    INSERT INTO USERS  VALUES ( 'MeinName', 'MeinPasswort0', 'MeinName' );
    INSERT INTO GROUPS VALUES ( 'Managers', 'Managers' );
    INSERT INTO GROUPMEMBERS VALUES ( 'Managers', 'MeinName' );


Automatische Konfiguration eines SQLAuthenticators per WLST im WebLogic

Alternativ zur manuelle Konfiguration eines SQLAuthenticators können Sie folgendermaßen das obige Beispiel Silent-Installation und Konfiguration mit WLST um eine automatische Konfiguration eines SQLAuthenticators per WLST im WebLogic erweitern:

  1. Es wird davon ausgegangen, dass Sie die für das obige Beispiel benötigten Dateien im Verzeichnis C:\WebLogic1212_Install angelegt haben.
  2. Legen Sie im selben Verzeichnis C:\WebLogic1212_Install folgende weiteren Dateien an:

    WLST12-SQLAuthenticator.py

    #=====================================================================================
    # WLST-Skript zur Konfiguration eines SQLAuthenticators im WebLogic.
    # Parameter werden in Properties-Datei gesetzt:
    #   WebLogic12-DomainDbAuthUser.properties
    # Aufruf:
    #   call \WebLogic\wlserver\server\bin\setWLSEnv.cmd
    #   "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-SQLAuthenticator.py
    #=====================================================================================

    print "---- Beginn ----"
    loadProperties( "WebLogic12-DomainDbAuthUser.properties" )
    if connected == "false":
       connect( _WL_ADMIN_USER, _WL_ADMIN_PASSWORD )
    edit()
    startEdit()

    _DomainName   = cmo.getName()
    _RealmName    = cmo.getSecurityConfiguration().getDefaultRealm().getName()
    _DfltAuth     = cmo.getSecurityConfiguration().getDefaultRealm().lookupAuthenticationProvider( "DefaultAuthenticator" )
    _SqlAuth      = cmo.getSecurityConfiguration().getDefaultRealm().lookupAuthenticationProvider( "MeinSQLAuthenticator" )
    _Realm_cd_cmo = "/SecurityConfiguration/" + _DomainName + "/Realms/" + _RealmName
    print
    print "---- DomainName =", _DomainName
    print "---- RealmName  =", _RealmName

    if _DfltAuth != None:
      cd( _Realm_cd_cmo + "/AuthenticationProviders/DefaultAuthenticator" )
      set( "ControlFlag", "SUFFICIENT" )
      print "---- DefaultAuthenticator konfiguriert (ControlFlag = SUFFICIENT)."

    if _SqlAuth == None:
      cd( _Realm_cd_cmo )
      cmo.createAuthenticationProvider( "MeinSQLAuthenticator", "weblogic.security.providers.authentication.SQLAuthenticator" )
      cd( _Realm_cd_cmo + "/AuthenticationProviders/MeinSQLAuthenticator" )
      set( "ControlFlag", "OPTIONAL" )
      set( "DataSourceName", _DB_DS_NAME )
      set( "PlaintextPasswordsEnabled", "false" )
      set( "GroupMembershipSearching", "limited" )
      set( "MaxGroupMembershipSearchLevel", "5" )
      print "---- MeinSQLAuthenticator konfiguriert (ControlFlag = OPTIONAL, DataSourceName = " + _DB_DS_NAME + ")."

    print "---- Fertig ----"
    print
    save()
    activate(block="true")
    disconnect()
    exit()


    WLST12-UsersGroupsMembers.py

    #=====================================================================================
    # WLST-Skript zur Konfiguration von Benutzern und Benutzergruppen im WebLogic.
    # Parameter werden in Properties-Datei gesetzt:
    #   WebLogic12-DomainDbAuthUser.properties
    # Aufruf:
    #   call \WebLogic\wlserver\server\bin\setWLSEnv.cmd
    #   "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-UsersGroupsMembers.py
    #=====================================================================================

    def _createUserGroupMember( _usr, _pwd, _grp ):
      if _SqlAuth.userExists( _usr ) != 1:
         _SqlAuth.createUser( _usr, _pwd, _usr )
      if _SqlAuth.groupExists( _grp ) != 1:
         _SqlAuth.createGroup( _grp, _grp )
      _SqlAuth.addMemberToGroup( _grp, _usr )
      print "---- User '" + _usr + "' in Group '" + _grp + "' eingetragen."

    print "---- Beginn ----"
    loadProperties( "WebLogic12-DomainDbAuthUser.properties" )
    if connected == "false":
       connect( _WL_ADMIN_USER, _WL_ADMIN_PASSWORD )
    _SqlAuth = cmo.getSecurityConfiguration().getDefaultRealm().lookupAuthenticationProvider( "MeinSQLAuthenticator" )
    if _SqlAuth == None:
      print "---- Fehler: MeinSQLAuthenticator muss zuerst angelegt werden. ----"
    else:
      _createUserGroupMember( _USER1_NAME, _USER1_PWD, _USER1_GROUP )
      _createUserGroupMember( _USER2_NAME, _USER2_PWD, _USER2_GROUP )

    print "---- Fertig ----"
    print
    disconnect()
    exit()


    WebLogic12-DomainDbAuthUser.bat

    @title WebLogic12-DomainDbAuthUser.bat

    set _WL_BASIS_DIR=C:\WebLogic
    set _WL_DOMAIN_NAME=MeineDomain

    @setlocal
    call %_WL_BASIS_DIR%\wlserver\server\bin\setWLSEnv.cmd
    @echo on
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-Domain-DataSource.py
    @endlocal

    start cmd /C %_WL_BASIS_DIR%\user_projects\domains\%_WL_DOMAIN_NAME%\bin\startWebLogic.cmd
    :Warte_1_auf_WebLogic
    @echo Warten auf WebLogic ...
    @ping -n 5 127.0.0.1 >nul
    @netstat -an | find "TCP    127.0.0.1:7001" | find "ABH"
    @if errorlevel 1 goto Warte_1_auf_WebLogic

    @setlocal
    call %_WL_BASIS_DIR%\wlserver\server\bin\setWLSEnv.cmd
    @echo on
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-SQLAuthenticator.py
    @endlocal

    pushd .
    call %_WL_BASIS_DIR%\user_projects\domains\%_WL_DOMAIN_NAME%\bin\stopWebLogic.cmd
    start cmd /C %_WL_BASIS_DIR%\user_projects\domains\%_WL_DOMAIN_NAME%\bin\startWebLogic.cmd
    popd
    :Warte_2_auf_WebLogic
    @echo Warten auf WebLogic ...
    @ping -n 5 127.0.0.1 >nul
    @netstat -an | find "TCP    127.0.0.1:7001" | find "ABH"
    @if errorlevel 1 goto Warte_2_auf_WebLogic

    @setlocal
    call %_WL_BASIS_DIR%\wlserver\server\bin\setWLSEnv.cmd
    @echo on
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST12-UsersGroupsMembers.py
    @endlocal

    pushd .
    call %_WL_BASIS_DIR%\user_projects\domains\%_WL_DOMAIN_NAME%\bin\stopWebLogic.cmd
    popd

    pause

  3. Ihr Verzeichnis C:\WebLogic1212_Install enthält jetzt folgende Dateien:

    [C:\WebLogic1212_Install]
     |- WebLogic12-DomainDbAuthUser.bat
     |- WebLogic12-DomainDbAuthUser.properties
     |- WebLogic1212_install_silent.bat
     |- WebLogic1212_install_silent_ResponseFile.txt
     |- wls_121200.jar
     |- WLST12-Domain-DataSource.bat
     |- WLST12-Domain-DataSource.py
     |- WLST12-SQLAuthenticator.py
     '- WLST12-UsersGroupsMembers.py

  4. Starten Sie die Datenbank und legen Sie die oben beschriebenen Tabellen an.

  5. Falls es noch ein C:\WebLogic-Verzeichnis mit einer alten WebLogic-Installation gibt: Deinstallieren Sie zuerst diese WebLogic-Version und löschen Sie anschließend das Verzeichnis.

  6. Führen Sie folgende zwei Batchdateien aus (WLST12-Domain-DataSource.bat brauchen Sie nicht auszuführen, da dies in WebLogic12-DomainDbAuthUser.bat enthalten ist):

    cd /D C:\WebLogic1212_Install

    WebLogic1212_install_silent.bat

    WebLogic12-DomainDbAuthUser.bat

  7. Sehen Sie sich das neu entstandene Verzeichnis C:\WebLogic\user_projects\domains\MeineDomain und darunter insbesondere die Konfigurationsdateien config\config.xml und config\jdbc\MeinMySqlDataSourceName-5723-jdbc.xml an.

  8. Sehen Sie sich folgende MBean-API-Dokus an: http://docs.oracle.com/cd/E12839_01/apirefs.1111/e13945/index.html?weblogic/security/providers/authentication/DefaultAuthenticatorMBean.html, http://docs.oracle.com/cd/E12839_01/apirefs.1111/e13945/index.html?weblogic/security/providers/authentication/SQLAuthenticatorMBean.html

Nutzung des SQLAuthenticators in einer Webanwendung

Um den SQLAuthenticator in einer Webanwendung zu nutzen, müssen Sie die web.xml erweitern und eine weblogic.xml hinzufügen.

  1. Erweitern Sie die WEB-INF/web.xml um folgenden Block (z.B. vor dem </web-app>-Endtag):

      <security-constraint>
        <web-resource-collection>
          <web-resource-name>Meine WebApp</web-resource-name>
          <url-pattern>/*</url-pattern>
        </web-resource-collection>
        <auth-constraint>
          <role-name>Manager</role-name>
        </auth-constraint>
      </security-constraint>
      <login-config>
        <auth-method>BASIC</auth-method>
        <realm-name>Meine WebApp</realm-name>
      </login-config>
      <security-role>
        <role-name>Manager</role-name>
      </security-role>


    (Vergleichen Sie die ähnlichen web.xml-Einträge beim Authentifizierung-Beispiel für REST mit Tomcat.)

  2. Fügen Sie eine WEB-INF/weblogic.xml mit folgendem Inhalt hinzu:

    <?xml version="1.0" encoding="UTF-8"?>
    <weblogic-web-app xmlns="http://xmlns.oracle.com/weblogic/weblogic-web-app"
                      xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
                      xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd
                                          http://xmlns.oracle.com/weblogic/weblogic-web-app http://xmlns.oracle.com/weblogic/weblogic-web-app/1.1/weblogic-web-app.xsd">
      <security-role-assignment>
        <role-name>Manager</role-name>
        <principal-name>Managers</principal-name>
      </security-role-assignment>
    </weblogic-web-app>


    Bitte beachten Sie den kleinen Unterschied im Rollennamen Manager und im Gruppennamen Managers.
    Sehen Sie sich zur weblogic.xml-Struktur an: http://docs.oracle.com/cd/E23943_01/web.1111/e13712/weblogic_xml.htm.

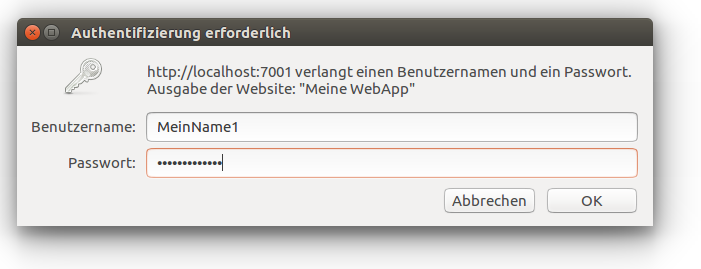

Sie können dies zum Beispiel mit der unten gezeigten Webanwendung mit Servlet, JSP, JavaBean, EJB-Zugriff und DB-Zugriff testen.



WLST, configToScript, Templates, Pack/Unpack

Batchdatei zur Ausführung von WLST-Skripten

  1. WLST-Skripte können Sie im Allgemeinen ausführen über folgende Batchdatei:

    @setlocal
    call C:\WebLogic\wlserver\server\bin\setWLSEnv.cmd
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST-Skript.py
    @endlocal


configToScript()

  1. Falls Sie eine (z.B. per WebLogic-Console erstellte) lauffähige WebLogic-Konfiguration haben, brauchen Sie das dieser Konfiguration entsprechende WLST-Skript nicht von Hand zu erstellen, sondern können es per configToScript()-WLST-Kommando generieren lassen, siehe folgendes Skript:

    WLST-configToScript.py

    loadProperties( "_WLST-configToScript.properties" )
    configToScript( _WL_DOMAIN_DIR )

  2. Die folgende Batchdatei ruft das gezeigte Skript auf und demonstriert eine Möglichkeit, wie Parameter aus der Batchdatei an das WLST-Skript weitergegeben werden können.

    WLST-configToScript.bat

    @title WLST-configToScript.bat

    rem Pfad mit Schraegstrich statt Backslash:
    set _WL_BASIS_DIR=C:/WebLogic
    set _WL_DOMAIN_NAME=MeineDomain

    @echo _WL_DOMAIN_DIR=%_WL_BASIS_DIR%/user_projects/domains/%_WL_DOMAIN_NAME%> _WLST-configToScript.properties

    @setlocal
    call %_WL_BASIS_DIR%\wlserver\server\bin\setWLSEnv.cmd
    @echo on
    "%JAVA_HOME%\bin\java" %JVM_ARGS% weblogic.WLST WLST-configToScript.py
    @endlocal

    del _WLST-configToScript.properties
    @echo.
    @echo Ergebnis in:  %_WL_BASIS_DIR%\user_projects\domains\%_WL_DOMAIN_NAME%\config
    pause


Templates

  1. Mit folgendem WLST-Skript können Sie die Konfiguration der Domain "MeineDomain" in eine Template-jar-Datei speichern:

    readDomain( "C:/WebLogic/user_projects/domains/MeineDomain" )
    writeTemplate( "./templates/WebLogic-Template-MeineDomain.jar" )

  2. Umgekehrt können Sie in neuen WebLogic-Basisinstallationen mit der Template-jar-Datei die vorkonfigurierte Domain installieren:

    readTemplate( "./templates/WebLogic-Template-MeineDomain.jar" )
    writeDomain( "C:/WebLogic/user_projects/domains/MeineDomain" )

  3. Sehen Sie sich die Doku zu readDomain(), writeTemplate(), readTemplate() und writeDomain() an.

Pack und Unpack

  1. Wenn Sie nicht die Flexibilität von WLST benötigen, sondern tatsächlich lediglich eine Template-jar-Datei erzeugen bzw. einspielen wollen, benötigen Sie nicht WLST, sondern können auch einfacher die pack- und unpack-Kommandos verwenden (passen Sie den Verzeichnispfade an):

    C:\WebLogic\wlserver\common\bin\pack -domain=C:\WebLogic\user_projects\domains\MeineDomain -template=templates\WebLogic-Template-MeineDomain.jar -template_name="MeineDomain"

  2. Und umgekehrt:

    C:\WebLogic\wlserver\common\bin\unpack -template=templates\WebLogic-Template-MeineDomain.jar -domain=C:\WebLogic\user_projects\domains\MeineDomain

  3. Weiteres hierzu finden Sie unter http://docs.oracle.com/cd/E12840_01/common/docs103/pack/commands.html.



JNDI-Einträge anzeigen

JNDI (Java Naming and Directory Interface) bietet einen Namens- und Verzeichnisdienst, über den Objekte und Dienste gefunden und verfügbar gemacht werden.

Besonders zu Beginn kann es sehr hilfreich sein, die genauen Namen aller JNDI-Einträge anzeigen zu lassen. Zum Beispiel der Name für das 'UserTransaction'-Objekt heißt bei den verschiedenen Java EE Application Servern unterschiedlich.

Führen Sie hierfür das Testprogramm unter jee-jndi.htm#Auslesen-Namen-im-JNDI aus
Falls Sie wie oben beschrieben eine Datasource eingerichtet haben, wird diese angezeigt (z.B. als jdbc: ... jdbc/MeinDatasourceJndiName)..



EJB erstellen und deployen

Um EJBs zu erstellen und zu deployen führen Sie zuerst die unter
jee-ejb2.htm#GemeinsameDateien-fuer-Beispiele und dann die unter
jee-ejb2.htm#Beispiel-StatefulSessionBean und
jee-ejb2.htm#Beispiel-CMP-EntityBean beschriebenen Schritte aus.



Webanwendung mit Servlet, JSP, JavaBean, EJB-Zugriff und DB-Zugriff

  1. Installieren Sie sowohl ein aktuelles Java SE JDK als auch Ant, zum Beispiel wie beschrieben unter java-install.htm.

  2. Legen Sie für eine Projektverzeichnisstruktur folgende in eckigen Klammern dargestellten Verzeichnisse an:

    [\MeinWorkspace]
      `- [MeineWebApp]
           |- [lib]
           |    `- *servlet*.jar
           |- [src]
           |    |- [meinjavabeanpkg]
           |    |- [meinservletpkg]
           |    `- [meinsessionbeanpkg]
           `- [webapp]
                `- [WEB-INF]
                     `- [lib]


    Sie können diese Verzeichnisstruktur und die meisten der im Folgenden vorgestellten Dateien auch downloaden (außer den Libs).

  3. Kopieren Sie die '*servlet*.jar'-Lib (z.B. servlet.jar, servlet-api.jar oder javax.servlet_1.0.0.0_2-5.jar) in das '<Projektverzeichnis>\lib'-Verzeichnis.
    Je nach Java EE Application Server finden Sie diese Lib in Verzeichnissen ähnlich zu:
    Oracle WebLogic: C:\WebLogic\modules
    IBM WebSphere: IbmWebSphere\AppServer\deploytool\itp\plugins\org.eclipse.tomcat_4.1.30.1
    Tomcat: Tomcat\common\lib

  4. Speichern Sie im Verzeichnis '<Projektverzeichnis>\src\meinservletpkg' die folgende Servlet-Datei 'MeinServlet.java':

    package meinservletpkg;

    import java.io.*;
    import javax.servlet.*;
    import javax.servlet.http.*;

    public class MeinServlet extends HttpServlet
    {
      public void doGet( HttpServletRequest requ, HttpServletResponse resp )
      throws ServletException, IOException
      {
        resp.setContentType( "text/html" );
        PrintWriter out = resp.getWriter();
        out.println( "<html>" );
        out.println( "Hallo, mein erstes Servlet meldet sich." );
        out.println( "</html>" );
        out.close();
      }
    }

  5. Speichern Sie im Verzeichnis '<Projektverzeichnis>\src\meinjavabeanpkg' die folgende JavaBean-Datei 'MeineJavaBean.java':

    package meinjavabeanpkg;

    import java.text.SimpleDateFormat;
    import java.util.Date;

    public class MeineJavaBean
    {
      public String getDateString()
      {
        return (new SimpleDateFormat("yyyy-MM-dd, HH:mm:ss")).format(new Date()) + " h";
      }
    }

  6. Speichern Sie im Verzeichnis '<Projektverzeichnis>\src\meinsessionbeanpkg' das folgende EJB-Remote-Interface 'IHelloWorld.java':

    package meinsessionbeanpkg;

    public interface IHelloWorld
    {
      String  sayHello();
      Integer getCount();
    }

  7. Speichern Sie im Verzeichnis '<Projektverzeichnis>\src\meinsessionbeanpkg' das folgende EJB-Home-Interface 'IHelloWorldHome.java':

    package meinsessionbeanpkg;

    public interface IHelloWorldHome
    {
      public IHelloWorld create();
      public IHelloWorld create( String myname );
    }

  8. Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp' die folgende Start-Index-Datei 'index.jsp':

    <html>
    <head><title>Meine Start-Seite</title></head>
    <body>
    <h1>Meine Start-Seite (index.jsp)</h1>
    <p><a href="helloservlet">helloservlet</a></p>
    <p><a href="HelloJSP.jsp">HelloJSP.jsp</a></p>
    <p><a href="HelloJavaBean.jsp">HelloJavaBean.jsp</a></p>
    <p><a href="HelloEJB.jsp">HelloEJB.jsp</a></p>
    <p><a href="HelloDB.jsp">HelloDB.jsp</a></p>
    </body>
    </html>

  9. Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp' die folgende JSP-Datei 'HelloJSP.jsp':

    <%@ page import="java.text.SimpleDateFormat" %>
    <%@ page import="java.util.Date" %>

    <html>
    <head><title>Hello JSP</title></head>
    <body>
    <h2>Hallo, meine erste JSP-Seite meldet sich.</h2>
    <%= request.getRemoteHost() %>,
    <%= (new SimpleDateFormat("yyyy-MM-dd, HH:mm:ss")).format(new Date()) + " h" %>
    </body>
    </html>

  10. Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp' die folgende JSP-Datei 'HelloJavaBean.jsp':

    <%@ page import="meinjavabeanpkg.MeineJavaBean" %>

    <html>
    <head><title>Hello JavaBean</title></head>
    <body>
    <h2>Hallo, meine JSP-Seite mit JavaBean meldet sich.</h2>
    <%= request.getRemoteHost() %><br>
    <%
      MeineJavaBean jb = new MeineJavaBean();
      out.println( jb.getDateString() );
    %>
    </body>
    </html>

  11. Voraussetzung für die folgende JSP-Seite ist eine korrekt im Java EE Application Server deployte 'HelloWorld'-EJB, wie oben unter EJB erstellen und deployen beschrieben ist.

    Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp' die folgende JSP-Datei 'HelloEJB.jsp':

    <%@ page import="javax.naming.*" %>
    <%@ page import="javax.rmi.PortableRemoteObject" %>
    <%@ page import="meinsessionbeanpkg.*" %>

    <html>
    <head><title>Hello EJB</title></head>
    <body>
    <h2>Hallo, meine JSP-Seite mit EJB-Zugriff meldet sich.</h2>
    <%
      Context ctx = new InitialContext();
      // Je nach Java EE Application Server bzw. Deployment-Descriptor:
      //   "HelloWorld" oder
      //   "meinsessionbeanpkg.IHelloWorldHome"
      Object  ref = ctx.lookup( "HelloWorld" );
      IHelloWorldHome home = (IHelloWorldHome) PortableRemoteObject.narrow(
                                                 ref, IHelloWorldHome.class );
      IHelloWorld helloWorld = home.create();
      out.println( helloWorld.sayHello() + "<br>" );
      out.println( helloWorld.sayHello() + "<br>" );
      out.println( helloWorld.getCount() + "<br>" );
    %>
    </body>
    </html>


    (Bezüglich EJB und 'ctx.lookup()' siehe: jee-ejb2.htm und jee-jndi.htm.)

  12. Voraussetzung für die folgende JSP-Seite ist die Einrichtung einer DataSource im Java EE Application Server, zum Beispiel so wie beschrieben für Oracle WebLogic und GlassFish (ansonsten können Sie auf diese JSP-Seite auch verzichten).

    Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp' die folgende JSP-Datei 'HelloDB.jsp':

    <%@ page import="java.sql.*" %>
    <%@ page import="java.util.*" %>
    <%@ page import="javax.naming.*" %>
    <%@ page import="javax.sql.DataSource" %>
    <%@ page import="javax.transaction.*" %>

    <html>
    <head><title>Hello DB</title></head>
    <body>
    <h2>Hallo, meine JSP-Seite mit Datenbank-Zugriff meldet sich.</h2>
    <%
      Context   ctx = new InitialContext();
      DataSource ds = (DataSource) ctx.lookup( "jdbc/MeinDatasourceJndiName" );
      Connection cn = null;
      Statement  st = null;
      ResultSet  rs = null;
      try {
        cn = ds.getConnection();
        st = cn.createStatement();
        rs = st.executeQuery( "Select * from MeineTestTabelle" );
        if( rs.next() ) out.println( "Ergebnis: " + rs.getString( 1 ) + "<br>" );
        out.println( cn.getMetaData().getDatabaseProductName() + ", " );
        out.println( cn.getMetaData().getDatabaseProductVersion() + "<br>" );
      } finally {
        try { if( null != rs ) rs.close(); } catch( Exception ex ) {/*ok*/}
        try { if( null != st ) st.close(); } catch( Exception ex ) {/*ok*/}
        try { if( null != cn ) cn.close(); } catch( Exception ex ) {/*ok*/}
      }
    %>
    </body>
    </html>


    Passen Sie 'MeinDatasourceJndiName' und 'MeineTestTabelle' an Ihre DataSource an.

  13. Speichern Sie im Verzeichnis '<Projektverzeichnis>\webapp\WEB-INF' die folgende Webanwendungs-Konfigurations-Datei 'web.xml':

    <?xml version="1.0" encoding="UTF-8"?>
    <!DOCTYPE web-app PUBLIC
      '-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN'
      'http://java.sun.com/dtd/web-app_2_3.dtd'>
    <web-app>
      <display-name>Meine WebApp</display-name>
      <servlet>
        <servlet-name>MeinServletName</servlet-name>
        <servlet-class>meinservletpkg.MeinServlet</servlet-class>
      </servlet>
      <servlet-mapping>
        <servlet-name>MeinServletName</servlet-name>
        <url-pattern>/helloservlet</url-pattern>
      </servlet-mapping>
      <welcome-file-list>
        <welcome-file>index.jsp</welcome-file>
      </welcome-file-list>
    </web-app>

  14. Speichern Sie im Verzeichnis '<Projektverzeichnis>' die folgende Ant-Datei 'build.xml':

    <project name="MeinWebAppProjekt" default="usage">
      <!-- Overwrite the following props in a 'build.properties' file:
      <property name="deploy.dir" value="..." />
      -->
      <property file="build.properties" />
      <property name="app.name"   value="MeineWebApp" />
      <property name="deploy.dir" value="dist" />
      <property name="dist.dir"   value="dist" />
      <property name="lib.dir"    value="lib" />
      <property name="src.dir"    value="src" />
      <property name="webapp.dir" value="webapp" />
      <property name="WEBINF.dir" value="${webapp.dir}/WEB-INF" />
      <path id="compile.classpath">
        <fileset dir="${lib.dir}" includes="*.jar" />
        <fileset dir="${WEBINF.dir}/lib" />
        <pathelement path="${WEBINF.dir}/classes" />
      </path>
      <target name="usage">
        <echo message="Availiable Targets" />
        <echo message="  clean     : Delete ${WEBINF.dir}/classes, ${dist.dir}" />
        <echo message="  compile   : Compile from ${src.dir} to ${WEBINF.dir}/classes" />
        <echo message="  create-war: Create ${dist.dir}/${app.name}.war" />
        <echo message="  deploy-war: Copy ${dist.dir}/${app.name}.war to ${deploy.dir}" />
      </target>
      <target name="clean"
              description="Delete ${WEBINF.dir}/classes, ${dist.dir}">
        <delete dir="${WEBINF.dir}/classes" />
        <delete dir="${dist.dir}" />
      </target>
      <target name="compile"
              description="Compile from ${src.dir} to ${WEBINF.dir}/classes">
        <mkdir dir="${WEBINF.dir}/lib" />
        <mkdir dir="${WEBINF.dir}/classes" />
        <javac srcdir="${src.dir}" destdir="${WEBINF.dir}/classes">
          <classpath refid="compile.classpath" />
        </javac>
        <copy todir="${WEBINF.dir}/classes">
          <fileset dir="${src.dir}" excludes="**/*.java" />
        </copy>
      </target>
      <target name="create-war" depends="compile"
              description="Create ${dist.dir}/${app.name}.war">
        <mkdir dir="${dist.dir}" />
        <war destfile="${dist.dir}/${app.name}.war" webxml="${WEBINF.dir}/web.xml">
          <fileset dir="${webapp.dir}" includes="**/*.*"
                   excludes="**/web.xml, **/servlet*.jar, **/junit*.jar" />
        </war>
      </target>
      <target name="deploy-war" depends="create-war"
              description="Copy ${dist.dir}/${app.name}.war to ${deploy.dir}">
        <copy todir="${deploy.dir}" preservelastmodified="true">
          <fileset dir="${dist.dir}" includes="${app.name}.war" />
        </copy>
      </target>
    </project>

  15. Falls Ihr Java EE Application Server für Auto-Deployment konfiguriert ist:
    Speichern Sie im Verzeichnis '<Projektverzeichnis>' eine Properties-Datei 'build.properties' mit der Angabe des Auto-Deployment-Verzeichnisses.

    Für Oracle WebLogic zum Beispiel so:

    deploy.dir=C:/WebLogic/user_projects/domains/MeineDomain/autodeploy


    Für GlassFish V2 zum Beispiel so:

    deploy.dir=C:/GlassFish/glassfish/domains/domain1/autodeploy


    Für JBoss zum Beispiel so:

    deploy.dir=/JBoss/server/default/deploy

  16. Ihr Projektverzeichnis muss jetzt so aussehen (überprüfen Sie es mit "tree /F", dist und classes erscheinen erst nach dem 'Ant'-Lauf):

    [\MeinWorkspace]
      `- [MeineWebApp]
           |- [dist]
           |    `- ...
           |- [lib]
           |    `- *servlet*.jar
           |- [src]
           |    |- [meinjavabeanpkg]
           |    |    `- MeineJavaBean.java
           |    |- [meinservletpkg]
           |    |    `- MeinServlet.java
           |    `- [meinsessionbeanpkg]
           |         |- IHelloWorld.java
           |         `- IHelloWorldHome.java
           |- [webapp]
           |    |- [WEB-INF]
           |    |    |- [classes]
           |    |    |     `- ...
           |    |    |- [lib]
           |    |    `- web.xml
           |    |- HelloDB.jsp
           |    |- HelloEJB.jsp
           |    |- HelloJavaBean.jsp
           |    |- HelloJSP.jsp
           |    `- index.jsp
           |- build.properties
           `- build.xml

  17. Falls Ihr Java EE Application Server für Auto-Deployment konfiguriert ist:

    Öffnen Sie ein Kommandozeilenfenster und geben Sie die folgenden Kommandos ein:

    cd \MeinWorkspace\MeineWebApp

    ant deploy-war

    Im Auto-Deployment-Verzeichnis (z.B. 'C:\WebLogic\user_projects\domains\MeineDomain\autodeploy') wird das Webarchiv 'MeineWebApp.war' generiert und vom Java EE Application Server automatisch deployt.

  18. Falls Ihr Java EE Application Server nicht für Auto-Deployment konfiguriert ist:

    Öffnen Sie ein Kommandozeilenfenster und geben Sie die folgenden Kommandos ein:

    cd \MeinWorkspace\MeineWebApp

    ant create-war

    Im '<Projektverzeichnis>\dist'-Verzeichnis wird das Webarchiv 'MeineWebApp.war' generiert.

    Deployen Sie diese .war-Datei über die Administrationskonsole des Java EE Application Servers, zum Beispiel für Oracle WebLogic über 'http://localhost:7001/console'.

  19. Testen Sie Ihre Webanwendung: Klicken Sie für die einzelnen Tests nacheinander auf die Links der Startseite:

    Oracle WebLogic: http://localhost:7001/MeineWebApp
    GlassFish V2: http://localhost:8080/MeineWebApp
    Andere Java EE Application Server: Eventuell andere Portnummer einsetzen
  20. Falls Sie beim Compilieren eine Fehlermeldung ähnlich zu '...\MeineWebApp\src\meinservletpkg\MeinServlet.java: package javax.servlet does not exist' erhalten, fehlt die '*servlet*.jar'-Library.

    Falls Sie eine Fehlermeldung ähnlich zu 'javax.servlet.ServletException: javax.naming.NameNotFoundException: HelloWorld not found' erhalten, erwartet Ihr Java EE Application Server einen anderen JNDI-Namen. Probieren Sie in 'webapp/HelloEJB.jsp' beim 'ctx.lookup()'-Aufruf zum Beispiel 'meinsessionbeanpkg.IHelloWorldHome' statt 'HelloWorld' und führen Sie obiges 'ant'-Kommando erneut aus. Oder: Sehen Sie mit dem JNDI-Auslese-Programm nach, welchen JNDI-Namen Ihr Java EE Application Server vergeben hat.

    Falls Sie beim Application-Server-Deployment auf der Serverkonsole eine Fehlermeldung ähnlich zu 'java.lang.UnsupportedClassVersionError: Bad version number in .class file' erhalten, müssen Sie die Webanwendung mit derselben Java-Version kompilieren, die Ihr Java EE Application Server verwendet. Das kann für Oracle WebLogic zum Beispiel folgendermaßen erfolgen (bitte Pfade anpassen):

    cd \MeinWorkspace\MeineWebApp

    set JAVA_HOME=C:\Program Files\Java\jrockit-jdk1.6.0_45-R28.2.7-4.1.0

    set PATH=%JAVA_HOME%\bin;%PATH%

    ant clean deploy-war

    Falls Sie im Server-Logfile eine Fehlermeldung ähnlich zu 'java.lang.IllegalStateException: Class interface meinsessionbeanpkg.IHelloWorldHome must extend java.rmi.Remote' erhalten, müssen Sie 'IHelloWorldHome.java' erweitern wie in jee-ejb2.htm#StatefulSessionBean-HomeInterface. Allerdings benötigen Sie dann auch zusätzlich eine entsprechende .jar-lib.

  21. Außer dem beschriebenen Auto-Deployment und dem Deployment über die Administrationskonsole bietet WebLogic noch weitere Möglichkeiten zum Deployment, zum Beispiel per WLST oder per weblogic.Deployer, siehe hierzu: http://docs.oracle.com/cd/E11035_01/wls100/deployment/deploy.html und http://docs.oracle.com/cd/E13222_01/wls/docs103/deployment/wldeployer.html.

    Für dieses Beispiel können Sie folgendermaßen mit weblogic.Deployer deployen:

    @setlocal

    call C:\WebLogic\wlserver\server\bin\setWLSEnv.cmd

    "%JAVA_HOME%\bin\java" weblogic.Deployer -username weblogic -password weblogic0 -name MeineWebApp -deploy dist\MeineWebApp.war

    "%JAVA_HOME%\bin\java" weblogic.Deployer -username weblogic -password weblogic0 -listapps

    @endlocal

    Für ein Undeployment ersetzen Sie -deploy durch -undeploy.



Kompatibilitätsprobleme

Comparison Contract

Dies ist eigentlich kein direktes WebLogic-Kompatibilitätsproblem, sondern ein Java-7-Kompatibilitätsproblem. Aber es soll hier ebenfalls aufgeführt werden, da mit einem Update auf WebLogic 12.x häufig gleichzeitig von Java 6 auf Java 7 gewechselt wird.

In Java 7 wurde der Default-Sort-Algorithmus von MergeSort zu TimSort umgestellt. Bei vollständig korrekter Programmierung und Einhaltung des "Comparison Contracts" ist das unproblematisch. Aber kleinere Ungenauigkeiten bei der Implementierung der Comparator.compare()- bzw. Comparable.compareTo()-Methode fallen ab Java 7 auf und führen zu der Exception:

java.lang.IllegalArgumentException: Comparison method violates its general contract!

Zum "Comparison Contract" siehe: http://docs.oracle.com/javase/7/docs/api/java/lang/Comparable.html.

Eine häufige Verletzung des "Comparison Contracts" betrifft die Regel:

sgn(x.compareTo(y)) == -sgn(y.compareTo(x))

Diese Regel wird insbesondere dann gerne verletzt, wenn Objekte mit null-Attributen verglichen werden. Abhängig davon, welche Seite das null-Attribut enthält, darf nicht in beiden Fällen dasselbe Vorzeichen returniert werden, sondern es muss mal -1 und mal 1 returniert werden, beispielsweise so:

   public <T extends Comparable<Object>> int compareIntern( T o1, T o2 )
   {
      if( o1 == o2 ) {
         return  0;
      } else if( o1 == null ) {
         return -1;
      } else if( o2 == null ) {
         return  1;
      }
      return o1.compareTo( o2 );
   }

JAXB-Provider

Ab der WebLogic-Version 12.1.1 hat sich die Default-JAXB-Implementierung geändert. Der Default ist jetzt der "EclipseLink MOXy Provider". Dies kann zu zwei Problemen führen:

So ermitteln Sie, welcher JAXB-Provider verwendet wird (MeinEntityType.java ist die zu konvertierende Java-Klasse):

String s = javax.xml.bind.JAXBContext.newInstance(MeinEntityType.class).getClass().toString();

Um die genannten Probleme zu vermeiden, gibt es zwei alternative Optionen:

Classloader-Reihenfolge

Die Classloader-Reihenfolge ist bei den verschiedenen WebLogic-Versionen mehrmals geändert worden. Erläuterungen zum WebLogic-Classloading finden Sie unter http://docs.oracle.com/cd/E21764_01/web.1111/e13706/classloading.htm. Falls Sie auf Probleme mit unterschiedlichen Versionen eigener und bereits im WebLogic (z.B. in 'weblogic.jar') vorhandenen Bibliotheken stoßen (z.B. mit "org.apache.*" oder "javax.jws.*"), dann versuchen Sie je nach WebLogic-Version und je nach Anwendung bzw. Deployment (WAR oder EAR) einen der folgenden Vorschläge, damit bestimmte Klassen aus dem ApplicationContext und nicht aus dem ServerContext geladen werden. Bitte beachten Sie: Die im Folgenden eingesetzten Package-Namen sind nur willkürliche Beispiele, die Sie für Ihre Anwendung ersetzen müssen.

Damit Sie die richtigen Einträge für <prefer-application-packages> finden, kann das Classloader Analysis Tool (CAT) eine gute Hilfe sein, siehe: http://docs.oracle.com/cd/E21764_01/web.1111/e13706/classloading.htm#BABHJGJJ.

Externer Client

Falls Sie Probleme beim Zugriff auf einen WebLogic-Server von einem externen Client aus haben (z.B. mit unterschiedlichen Java-Versionen), sehen Sie sich folgende auf Clientseite anwendbaren Kommandozeilenparameter an:

-Dweblogic.jndi.enableDefaultUser=true (Erläuterung siehe hier und hier)

-Dsun.lang.ClassLoader.allowArraySyntax=true (Erläuterung siehe hier, hier und hier)

Letzterer insbesondere, wenn Sie folgende Fehlermeldung erhalten:

javax.naming.CommunicationException [Root exception is java.rmi.UnmarshalException:
failed to unmarshal class weblogic.security.acl.internal.AuthenticatedUser; nested exception is:
java.io.StreamCorruptedException: invalid type code: 31]

"Certificate parsing exception PKIX"

Falls Sie WebLogic mit JRockit verwenden und beim WebLogic-Start die Exception
"Ignoring the trusted CA certificate "...". The loading of the trusted certificate list raised a certificate parsing exception PKIX: Unsupported OID in the AlgorithmIdentifier object: ..." erhalten, können Sie folgendermaßen diese Exceptions vermeiden.

Finden Sie mit folgenden Kommandos den zu Ihrer Meldung passenden Alias-Namen (passen Sie den JAVA_HOME-Pfad an):

set JAVA_HOME=C:\Program Files\Java\jrockit-jdk1.6.0_45-R28.2.7-4.1.0

cd /D "%JAVA_HOME%\jre\lib\security"

keytool -keystore cacerts -storepass changeit -list -v

Entfernen Sie folgendermaßen die entsprechenden Einträge im Keystore (bitte Alias-Namen anpassen):

cd /D "%JAVA_HOME%\jre\lib\security"

keytool -keystore cacerts -storepass changeit -delete -alias entrustrootcag2

keytool -keystore cacerts -storepass changeit -delete -alias geotrustprimarycag3

keytool -keystore cacerts -storepass changeit -delete -alias globalsignr3ca

keytool -keystore cacerts -storepass changeit -delete -alias keynectisrootca

keytool -keystore cacerts -storepass changeit -delete -alias secomscrootca2

keytool -keystore cacerts -storepass changeit -delete -alias thawteprimaryrootcag3

keytool -keystore cacerts -storepass changeit -delete -alias ttelesecglobalrootclass2ca

keytool -keystore cacerts -storepass changeit -delete -alias ttelesecglobalrootclass3ca

keytool -keystore cacerts -storepass changeit -delete -alias verisignuniversalrootca



Monitoring-Tools für WebLogic

Mit den Monitoring-Tools für WebLogic können der Speicherverbrauch, GC-Aktivitäten, Threads, MBeans, die VM u.a. des WebLogic beobachtet werden.

Hilfreich kann sein, dass im laufenden Betrieb Snapshots von Thread-Stacktraces einzelner Threads erstellt werden können. Wenn man dies vielleicht zehnmal macht, ist die Wahrscheinlichkeit groß, auf Methoden mit großem Zeitverbrauch zu stoßen.

WebLogic-Administrationskonsole

Thread-Stacktrace-Dump mit "Strg + Pause"

JRockit Mission Control

  1. Laut Oracle ist JRockit Mission Control nicht nur in Entwicklungsumgebungen, sondern auch in Produktionsumgebungen verwendbar, da die Performance bei abgeschalteter Konsole gar nicht und bei aktiver Konsole nur zu etwa 2 % beeinträchtigt wird.
  2. Falls der Zugriff remote über JMX erfolgen soll, muss der WebLogic 10 (mit JRockit-JDK) mit korrekten Parametern gestartet werden, siehe hierzu: Startparameter.

  3. JRockit Mission Control kann mit folgendem Kommando gestartet werden:

    "%JAVA_HOME%\bin\jrmc.exe"

  4. Im linken "JRockit Browser"-View-Fenster mit der rechten Maustaste auf den zu untersuchenden WebLogic-Server klicken und im Kontextmenü 'Start Console' wählen.
    Falls der WebLogic mit dem "-Xmanagement:...autodiscovery=true"-Parameter gestartet wurde (z.B. WebLogic des Entwicklers), wird er unter 'Discovered' | 'JDP' aufgeführt (JDP = JRockit Discovery Protocol).
    Andernfalls (z.B. WebLogic aus Produktion): Im "JRockit Browser"-View-Fenster mit der rechten Maustaste auf 'Connectors' klicken, 'New Connection' wählen und 'Host' und 'Port' eintragen.
  5. Die Informationen der "Console" sind verteilt auf die Tabulatorreiter 'Overview', 'MBean Browser', 'Memory', 'Threads', 'Runtime', 'Triggers', 'Exception Count' und 'Methods Profiler' am unteren Rand.
  6. Im laufenden Betrieb können unter dem Tabulatorreiter 'Threads' durch Klick auf einen der im 'Live Threads'-Fenster angezeigten Threads Thread-Stacktrace-Snapshots erzeugt werden.
    Der das eigentliche Nutzprogramm ausführende Thread könnte zum Beispiel heißen (die Nummer '0' kann variieren):
    [ACTIVE] Execute Thread: '0' for queue: 'weblogic.kernel.Default'
  7. Eine Aufzeichnung wird gestartet, indem im linken "JRockit Browser"-View-Fenster mit der rechten Maustaste auf den zu untersuchenden WebLogic-Server geklickt und im Kontextmenü 'Start JRA Recording' gewählt wird (JRA = JRockit Runtime Analyzer).
    Nach Ablauf der Aufzeichnung befinden sich die Informationen unter den Tabulatorreitern 'General', 'Methods', 'GC General', 'GCs', 'Heap', 'Objects', 'Optimizations' und 'Locks' am unteren Rand. Interessant ist zum Beispiel, wie viel Prozent der Zeit für die Garbage Collection verwendet wurde ('Total pause time' unter 'GC General'), welche Objekte am meisten Speicherverbrauch verursachten (unter 'Objects') und welche Methoden die meiste Zeit verbrauchten (unter 'Methods').
  8. Weitere Informationen gibt es unter: http://edocs.bea.com/jrockit/tools und http://www.oracle.com/technology/products/jrockit/pdf/missioncontrol_whitepaper_june08.pdf.

Monitoring & Management Console (JConsole)

  1. Falls der Zugriff remote über JMX erfolgen soll, muss der WebLogic 10 (mit JRockit-JDK) mit korrekten Parametern gestartet werden, siehe hierzu: Startparameter.

  2. Die Monitoring & Management Console kann mit folgendem Kommando gestartet werden:

    "%JAVA_HOME%\bin\jconsole.exe"

  3. Unter 'Connection' | 'New Connection ...' wird der WebLogic-Server gewählt.
  4. Die Informationen sind verteilt auf die Tabulatorreiter 'Memory', 'Threads', 'Classes', 'MBeans' und 'VM'.
  5. Im laufenden Betrieb können unter dem Tabulatorreiter 'Threads' durch Klick auf einen der im 'Live Threads'-Fenster angezeigten Threads Thread-Dump-Snapshots erzeugt werden.
    Der das eigentliche Nutzprogramm ausführende Thread könnte zum Beispiel heißen:
    [ACTIVE] Execute Thread: '0' for queue: 'weblogic.kernel.Default'
  6. Weitere Informationen gibt es unter: http://edocs.bea.com/jrockit/tools.

Andere Tools für Profiling, Diagnose und Monitoring



Profiling mit YourKit 7.5.6 auf WebLogic

  1. YourKit muss installiert sein.

  2. Um eine lokale Java-SE-Anwendung profilen zu können, muss der Pfad zur yjpagent.dll-Library zur PATH-Environmentvariable hinzugefügt werden und muss dem Java-Aufruf ein Kommandozeilenparameter hinzugefügt werden, zum Beispiel so:

    set PATH_OLD=%PATH%
    set PATH=C:\Programme\YourKit Java Profiler 7.5.6\bin\win32;%PATH%
    set JAVA_OPTIONS=-agentlib:yjpagent=sessionname=MeineJavaAnwendung,port=11042
    java %JAVA_OPTIONS% MeineJavaAnwendung
    set PATH=%PATH_OLD%

  3. Um im Java EE Application Server (z.B. WebLogic) profilen zu können, muss er mit speziellen Optionen gestartet werden. Eine entsprechende Batchdatei kann von YourKit automatisch erzeugt werden, für WebLogic zum Beispiel über 'Tools' | 'Integrate with J2EE Server...' | 'WebLogic 9.x/10' und Angabe der bisherigen startWebLogic.cmd-Datei. Alternativ kann auch selbst eine entsprechende Batchdatei erstellt werden:

    set PATH=C:\Programme\YourKit Java Profiler 7.5.6\bin\win32;%PATH%
    set JAVA_OPTIONS=-agentlib:yjpagent=sessionname=WebLogic %JAVA_OPTIONS%
    set JAVA_VENDOR=Bea
    set DOMAIN_HOME=C:\WebLogic\user_projects\domains\MeineDomain
    call "%DOMAIN_HOME%\bin\startWebLogic.cmd" %*

  4. Die Verbindung von YourKit zur lokalen Anwendung oder zum lokalen Java EE Application Server (z.B. WebLogic) wird hergestellt über: 'File' | 'Open Profiling Session...' | 'Connect to locally running profiled application...'.

    Die Verbindung von YourKit zu einem entfernten Java EE Application Server wird hergestellt über: 'File' | 'Open Profiling Session...' | 'Connect to remote application...'.

  5. Unter http://www.yourkit.com/docs gibt es Hilfe und einführende Demos.

  6. In Produktionsumgebungen sollten einige Optionen eher nicht verwendet werden, da sie zu Timeouts bis hin zum mehrere Minuten langen Stillstand und zu "stuck Threads" führen (z.B. "CPU Profiling" mit "Tracing" und "Capture Memory Snapshot"). Siehe hierzu: Profiling overhead (selbst nur das Aktivieren des serverseitigen YourKit-Agenten kann die Performance um durchaus deutlich mehr als die auf der Webseite genannten 5 % beeinträchtigen, auch wenn kein Client aktiv ist).

  7. "CPU Profiling" (Laufzeiten von Methoden und SQL-Kommandos):

    YourKit-CpuProfiling.png - Oben in der Toolbar den Mauszeiger auf das "Start CPU Profiling"-Icon mit der Uhr und dem grünen Pfeil positionieren, aber noch nicht klicken.
    - Entweder "Sampling" für einfache Messungen oder "Tracing" für zeitaufwändige vollständige Messungen wählen. (Falls "Tracing" gewählt wird: Eventuell muss der JTA-Timeout erhöht werden.)
    - "Profile J2EE" aktivieren.
    YourKit-CpuProfiling-CaptureSnapshot.png - Zum Starten der Messung auf das Icon mit der Uhr und dem grünen Pfeil klicken ("Start CPU Profiling").
    - Zum Beenden der Messung (z.B. nach 5 Minuten) auf das Icon mit der Diskette klicken ("Capture Performance Snapshot").

    In der sich öffnenden Snapshot-Ansicht:

    Oben links unter "CPU statistics" die "Call tree"-, "Hot spot"- und "Method list"-Optionen anklicken, um die gewünschten Methoden zu finden.
    - Im rechten oberen Fenster gewünschte Methode markieren.
    - Im rechten unteren Fenster per "Back Traces"- und "Merged Callees"-Tabulatorreiter umschalten zwischen Aufrufern und aufgerufenen Methoden.
    - Mit 'Strg + S' oder der rechten Maustaste kann in eine .csv-Datei exportiert werden. Wenn in jeder Zeile nach der schließenden ')'-Klammer die Kommata durch Semikolons ersetzt werden, kann die .csv-Datei in Excel bearbeitet werden.

    Es ist wichtig, den Unterschied zwischen "CPU Time" und "Wall Time" zu verstehen: CPU Time ist die in der Methode selbst verbrauchte Zeit (z.B. ohne Wartezeit für andere Threads) und Wall Time ist die absolute Zeit von Methodenaufruf bis -ende. Am besten führen Sie zwei Messungen durch und vergleichen die Ergebnisse: Die eine Messung in Default-Einstellung und für die andere Messung fügen Sie unter "Settings" | "Wall Time Methods..." die Zeile "* * *" zu unterst hinzu (ohne Anführungszeichen).

    Oben links unter "J2EE statistics" auf "SQL" klicken, um SQL-Laufzeiten zu sehen.
    - Wenn im rechten oberen Fenster ein SQL-Kommando markiert wird, erscheinen im rechten unteren Fenster die aufrufenden Methoden.

  8. "Memory Snapshot" (Speicherverbrauch und Memory Leaks):

    YourKit-GarbageCollection-CaptureMemorySnapshot.png - Für vergleichbare Ausgangsbedingungen sollte oben in der Toolbar über das Mülleimer-Icon eine explizite "Force Garbage Collection" ausgelöst werden.
    - Auf das Toolbar-Icon "Capture Memory Snapshot" klicken und warten, bis die Snapshot-Erstellung fertig ist. (Eventuell muss der JTA-Timeout erhöht werden.)
    - In dem geöffneten Snapshot oben links auf den Tabulatorreiter "Memory", oben links unter "Statistics" auf "Class list" und dann oben rechts auf "Calculate" klicken und warten, bis die Berechnung fertig ist (kann lange dauern).
    - "Shallow Size" gibt nur die Größe des Objekts selbst an. "Retained Size" schließt dagegen alle referenzierten Objekte mit ein.
    - In der Eingabezeile oberhalb des rechten oberen Fensters kann ein Klassenfilter gesetzt werden (z.B. "de.meinefirma.meinpackage").
    - Im rechten oberen Fenster eine Klasse markieren, im rechten unteren Fenster ein Objekt markieren und die Optionen unter der rechten Maustaste ansehen (z.B. "Paths from GC Roots" und "Selected Objects").
    - Oben links unter "Statistics" auf "Biggest objects (dominators)" klicken und Ergebnis ansehen.
    - Oben links unter "Statistics" auf "Inspections" klicken, "Run All Inspections" wählen und Ergebnisse ansehen (z.B. "Duplicate Strings", "Null Fields", "Sparse Arrays", "Zero Length Arrays", "Possible leaks").
    YourKit-GarbageCollection.png - Insbesondere für Vergleiche sollte vor jedem einzelnen "Memory Snapshot" eine explizite "Force Garbage Collection" ausgelöst werden (über das Toolbar-Mülleimer-Icon).
    - Wenn vor dem Start und nach Beendigung einer Anwendung jeweils ein "Memory Snapshot" erstellt wird, können diese verglichen und so eventuell Memory Leaks gefunden werden (über 'File' | 'Compare Snapshot with...').
    YourKit-AdvanceObjectGenerationNumber.png - Alternativ kann oben in der Toolbar über das Icon "Advance Object Generation Number" die Snapshot-Generierungsnummerierung um eins erhöht werden. Der folgende Snapshot wird dann unter "Generation #2" usw. aufgeführt und die verschiedenen Snapshots können verglichen werden.

  9. "Object Allocation Recording" (Garbage Collection vieler oder großer temporärer Objekte):

    YourKit-GarbageCollection.png - Für vergleichbare Ausgangsbedingungen sollte oben in der Toolbar über das Mülleimer-Icon eine explizite "Force Garbage Collection" ausgelöst werden.
    - Oben in der Toolbar den Mauszeiger auf das "Start Object Allocation Recording"-Icon (mit dem Speichersymbol und dem grünen Pfeil) positionieren, aber noch nicht klicken.
    YourKit-ObjectAllocationRecording.png - Normalerweise die beiden Einstellungen ("10" und "1048576") so lassen.
    - Auf das "Start Object Allocation Recording"-Icon klicken.
    YourKit-CaptureMemorySnapshot.png - Nach einigen Minuten auf das Toolbar-Icon "Capture Memory Snapshot" klicken und warten, bis die Snapshot-Erstellung fertig ist.
    - In dem geöffneten Snapshot auf den Tabulatorreiter "Garbage Collection" und dann wahlweise auf "Call tree ...", "Hot spots ..." oder "Method list" klicken und verdächtige Methoden oder Objekte suchen.



Links auf weiterführende Informationen





Weitere Themen: andere TechDocs | JSP | Java EE | EJB | SQL
© 2014 Torsten Horn, Aachen
